Hai mai desiderato vedere ciò che si nasconde dentro un segnale? Che si tratti di una trasmissione radio, del rumore elettrico di un alimentatore o delle armoniche di una chitarra elettrica, l’analizzatore di spettro rende visibile l’invisibile. Non è solo uno strumento da laboratorio: è lo strumento che porta chiarezza quando le parole “interferenza”, “spurie” o “banda occupata” diventano motivo di preoccupazione. In questo articolo esploriamo a fondo che cos’è un analizzatore di spettro, come funziona, perché è fondamentale in molti settori e come scegliere il modello giusto per le tue esigenze.
Analizzatore di spettro – Come Funziona e a Cosa Serve
L’analizzatore di spettro è essenzialmente un visualizzatore della potenza di un segnale in funzione della frequenza. In pratica prende un segnale — spesso elettrico — e mostra come l’energia è distribuita sulle varie componenti spettrali. Il grafico risultante indica quali frequenze sono presenti, con quale ampiezza e, in certi casi, con quale comportamento nel tempo. Questo concetto può sembrare semplice, ma dietro c’è una catena di processi elettronici e digitali pensati per separare, misurare e rappresentare con accuratezza ogni componente di frequenza.
Esistono diverse architetture che implementano questa funzione, e ognuna risponde a esigenze specifiche. La prima è l’analizzatore swept‑tuned, la versione “classica” e molto diffusa: un oscillatore locale scansiona in frequenza una banda prestabilita, mentre il ricevitore misura il livello in corrispondenza di ogni frequenza scandita. È un approccio supereterodina che ricorda, in termini concettuali, come lavora un ricevitore radio tradizionale, e offre ottima versatilità per misure di spettro standard e per test di laboratorio.
L’altra grande famiglia è costituita dagli analizzatori basati su FFT, ossia trasformata veloce di Fourier, spesso indicati come VSA (Vector Signal Analyzer) quando la misura include la componente vettoriale I/Q. Questi strumenti campionano il segnale in banda base o dopo conversione I/Q e utilizzano processori digitali per calcolare lo spettro. Sono la scelta naturale quando si lavora con modulazioni complesse, misure di fase, EVM (Error Vector Magnitude) e analisi di costellazioni: insomma, tutto ciò che richiede informazioni sulla fase oltre che sull’ampiezza.
La terza categoria, sempre più rilevante, è l’analizzatore di spettro in tempo reale (RTSA). A differenza degli swept tradizionali, che possono avere piccole “persone” temporali tra uno sweep e l’altro, un RTSA cattura il segnale senza “tempi morti”. Questo permette di rilevare eventi sporadici, burst intermittenti o interferenze di breve durata che altrimenti sfuggirebbero. Pensalo come una fotografia continua dello spettro: nulla passa inosservato.
Come si traducono questi principi nella pratica? Qualche elemento chiave: la RBW, o resolution bandwidth, indica la larghezza della finestra di frequenza attraverso la quale misuriamo il segnale. RBW più stretta significa che puoi distinguere due segnali vicini nello spettro, a patto di accettare tempi di misura più lunghi. La dinamica e il livello di rumore (spesso espresso come DANL — Displayed Average Noise Level) determinano la capacità di vedere segnali deboli in presenza di segnali forti; è cruciale in test EMI/EMC e nelle misure di sensibilità di ricevitori.
Altri parametri importanti includono il phase noise, la linearità dell’ingresso, la presenza di preamplificatori selezionabili, e la disponibilità di generatori di tracking o di moduli per misure specifiche. Un VSA, ad esempio, offre misure vettoriali: puoi osservare la fase, ricostruire costellazioni e stimare l’EVM; un RTSA, invece, mette in evidenza transienti e occupazione spettrale nel tempo. In campo audio, spesso si usano analizzatori FFT o plugin software per DAW, che traducono lo spettro sonoro in grafici utili per mix e mastering, ma non sostituiscono le misure RF per potenza e compatibilità elettromagnetica.
Gli ambiti d’uso sono molteplici. In RF e telecomunicazioni si misurano potenza in banda, spettro di trasmettitori, spurie e armoniche; in EMI/EMC si analizzano emissioni condotte e irradiate per verificare la conformità agli standard; in elettronica di potenza si studiano rumori e armoniche prodotti da alimentatori switching; in diagnostica audio e vibrazioni si scompone il suono per isolare risonanze o difetti meccanici. E non dimentichiamo l’uso per manutenzione sul campo: strumenti portatili permettono di verificare antenne, collegamenti e interferenze direttamente in loco.
Un piccolo aneddoto: in un intervento su impianti radio ho visto colleghi risolvere problemi di guardia su una rete Wi‑Fi individuando, con un RTSA portatile, un router mal configurato che generava burst interferenti a orari precisi. Senza la possibilità di catturare il transiente, la fonte sarebbe rimasta nascosta per settimane.
Come scegliere Analizzatore di spettro –
Scegliere un analizzatore di spettro non è solo una questione di prezzo. È un processo che parte dall’uso previsto e scende nei dettagli tecnici che veramente fanno la differenza tra una misura affidabile e una interpretazione errata. La prima domanda da porsi è semplice: che cosa misurerò realmente? Vuoi analizzare segnali audio, fare debug su trasmettitori RF, effettuare test EMC pre‑compliance, misurare modulazioni digitali o scovare interferenze occasionali? La risposta orienta la scelta verso una famiglia di strumenti specifica.
Il primo parametro pratico è il range di frequenza. Non serve un analizzatore da 85 GHz se lavori solo su audio o su HF/VHF; d’altro canto, per Wi‑Fi a 5 GHz o per test su dispositivi cellulari è richiesto un’estensione fino a 6 GHz e oltre. Per applicazioni avanzate come 5G mmWave o radar, si parla di gamme molto più elevate, con costi e complessità superiori. Definire il massimo e il minimo di frequenza che devi coprire evita spese inutili.
La RBW influisce direttamente sulla risoluzione spettrale: se ti interessa separare portanti vicine, scegli uno strumento che offra RBW sufficientemente stretta e con la possibilità di settare il tempo di sweep adeguato. La dinamica complessiva e il livello di rumore (DANL) sono essenziali quando devi vedere segnali molto deboli in presenza di segnali forti. Qui contano anche la qualità del preamplificatore, la presenza di attenuatori d’ingresso selezionabili e la cura del front‑end per evitare overdrive e distorsioni.
La questione della cattura temporale è spesso sottovalutata. Se il tuo problema è rappresentato da interferenze sporadiche o burst, un RTSA o uno strumento con modalità di cattura elevata è preferibile. Se invece lavori principalmente con segnali stabili o vuoi misure di spettro tradizionali, un swept‑tuned o un VSA possono bastare. Considera anche la capacità di registrazione e l’analisi post‑process: poter salvare I/Q o file di spettro per un’analisi successiva è un vantaggio enorme nelle indagini complesse.
Altro elemento critico: le funzionalità di misura. Hai bisogno di misure vettoriali (EVM, costellazioni), misure di fase, spettrogrammi temporali o di un generatore tracking integrato? Gli analizzatori VSA sono ideali per modulazioni complesse, mentre i modelli da banco avanzati offrono spesso pacchetti per EMC e test automatici in produzione. Valuta le opzioni software disponibili: la presenza di moduli specifici per EMC, per misure di occupazione di banda o per analisi demodulazione può ridurre il tempo di setup e aumentare l’automazione del test.
Il fattore forma è pratico: portatile o da banco? Se prevedi interventi sul campo, manutenzione di antenne o misure in sito, un modello portatile rugged con batteria e display leggibile alla luce solare è impagabile. Per R&D e produzione, un analizzatore da banco darà spesso migliori prestazioni RF, maggiori opzioni di connessione e una più ampia gamma di accessori. Non dimenticare le interfacce: USB e LAN sono ormai standard, ma GPIB o altre integrazioni ATE possono essere necessarie in contesti industriali.
La connettività e l’integrazione con strumenti esterni sono spesso decisive in ambienti di test automatizzati. Se il tuo flusso di lavoro include script di controllo, raccolta dati centralizzata o integrazione in una linea di produzione, assicurati che lo strumento supporti i protocolli desiderati e che il produttore fornisca API e driver aggiornati. Anche le opzioni di calibrazione e il supporto post‑vendita contano: un buon servizio tecnico e la disponibilità di ricambi e firmware aggiornamenti riducono il rischio operativo.
Prezzi
I prezzi di un analizzatore di spettro variano moltissimo, perché lo spettro dei dispositivi copre applicazioni hobbistiche, professionali e militari. Per farti un’idea generale: esistono strumenti entry‑level e USB che si rivolgono a hobbisti e radioamatori, con prezzi relativamente bassi; poi ci sono modelli mid‑range per laboratorio e field service; infine gli strumenti professionali e ad alte prestazioni dei produttori di riferimento hanno costi decisamente superiori.

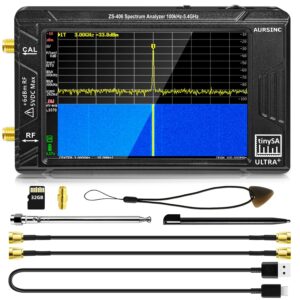

In termini pratici, per un ricevitore USB o un piccolo analizzatore portatile destinato a chi esplora lo spettro come attività amatoriale o didattica, i prezzi possono partire da poche centinaia di euro. Questi dispositivi sono ottimi per imparare, per misure non critiche e per applicazioni audio o HF non complesse. Salendo, per un analizzatore portatile di livello professionale adatto al field test su reti cellulari o Wi‑Fi, i prezzi si collocano tipicamente nella fascia di alcune migliaia di euro. Qui trovi una combinazione interessante tra portabilità, robustezza e precisione di misura.
Per strumenti da banco destinati a ricerca, R&D o produzione, i prezzi salgono ulteriormente: modelli con buone caratteristiche di RBW, dinamica elevata e pacchetti software per analisi di modulazione e EMC si muovono nella forbice di alcune migliaia fino a decine di migliaia di euro. Se le tue misure richiedono elevata accuratezza, bassa rumorosità e opzioni software avanzate, aspettati di spendere di più.
Ai vertici del mercato ci sono i sistemi ad alte prestazioni delle aziende storiche del settore. Produttori come Rohde & Schwarz e Keysight offrono soluzioni d’avanguardia con gamme di frequenza estese (fino a decine di GHz o oltre) e caratteristiche RF molto raffinate; questi strumenti possono costare decine di migliaia di euro, e per configurazioni avanzate il prezzo può avvicinarsi o superare la soglia delle sei cifre. Queste apparecchiature sono spesso indispensabili per laboratori di calibrazione, produttori di apparati RF e centri di ricerca che richiedono la massima integrità di misura.
Un’opzione pratica quando il budget è limitato è il ricondizionato o il noleggio: la scelta del rigenerato permette di accedere a prestazioni superiori a costi inferiori, mentre il noleggio è perfetto per campagne temporanee o per validare una soluzione prima dell’acquisto. Considera anche la spesa per accessori essenziali: cavi e adattatori calibrati, attenuatori, antenne e, se necessario, LISN per misure EMI; questi elementi incidono sul budget complessivo ma sono spesso indispensabili per misure corrette.
Per chi lavora con audio digitale, gli analizzatori software e i plugin VST come esempi gratuiti o a basso costo (ad esempio soluzioni citate nel panorama audio) offrono strumenti di analisi spettrale efficaci per mix e mastering senza gli investimenti di una strumentazione RF. Ricorda però: gli analizzatori software non sostituiscono uno strumento RF quando si parla di potenza, interferenze elettromagnetiche e conformità EMC.
