Se hai mai guardato la lancetta di un quadrante muoversi lentamente mentre la macchina di uno stabilimento si avvia, hai assistito a un piccolo teatro del valore energetico che quella macchina assorbe. I wattmetri analogici sono questi attori silenziosi: strumenti che misurano potenza e la restituiscono in forma istantanea e visiva. In un’epoca dominata dai display digitali, il loro ruolo rimane sorprendentemente rilevante, sia in ambienti industriali e di controllo sia negli hobby tecnici come la radiofrequenza. Questo articolo spiega in modo chiaro e dettagliato come funzionano i wattmetri analogici, come scegliere il modello giusto e cosa aspettarsi in termini di prezzo e marchi affidabili.
Wattmetro analogico – Come Funziona e a Cosa Serve
I principio base che sta dietro al wattmetro è semplice: misurare la potenza attiva trasferita in un circuito. In corrente continua la potenza è prodotto dalla semplice moltiplicazione V×I. In corrente alternata, soprattutto in sistemi con carichi induttivi o capacitivi, la misura reale della potenza attiva richiede la considerazione della fase fra tensione e corrente. Un wattmetro analogico svolge questa operazione attraverso meccanismi elettrici e meccanici che convertono la grandezza elettrica in una coppia che muove una lancetta su una scala.
Ci sono due famiglie principali di wattmetri analogici a seconda dell’applicazione e della frequenza: wattmetri per bassa frequenza/industriali e wattmetri per radiofrequenza (RF). Nei quadri elettrici industriali i wattmetri analogici più comuni sono strumenti elettrodinamici o a bobina mobile con due sistemi di eccitazione: una bobina, attraversata dalla corrente, genera un campo magnetico proporzionale all’intensità; un’altra bobina o un circuito proporzionale alla tensione genera un altro campo. L’interazione fra questi campi produce una coppia proporzionale al prodotto istantaneo di V e I, cioè alla potenza istantanea. Un dispositivo di integrazione o smorzamento meccanico/ elettrico nella forma della massa della lancetta e del sistema di sospensione fa sì che ciò che si legge sulla scala sia il valore medio, e non il valore istantaneo oscillante della potenza alternata.

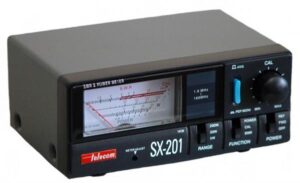

Nei wattmetri per RF, la tecnica è diversa perché le frequenze in gioco sono molto più alte e non è pratico usare sistemi elettromeccanici che rispondono a decine o centinaia di megahertz. Qui entrano in gioco misure per campionamento: sono utilizzati dispositivi come ponti direzionali, coupler direzionali, termistori, o rivelatori a diodi che misurano la potenza incidente e riflessa su una linea coassiale. Un esempio pratico per i radioamatori è il wattmetro con carico fittizio a 50 ohm e ponte di misura: il segnale RF attraversa un accoppiatore direzionale che preleva una frazione proporzionale al campo e la converte in una tensione che, dopo rivelazione e filtraggio, alimenta un piccolo microamperometro analogico la cui lancetta indica la potenza. Progetti hobbistici descritti da radioamatori ed ingegneri mostrano come si possa realizzare un wattmetro RF affidabile con PCB, rivelatori e una taratura accurata sul carico fittizio.
Quali sono gli impieghi tipici? In ambito industriale un wattmetro analogico è montato in quadri elettrici per fornire una lettura continua della potenza assorbita da un motore, da un forno o da un intero reparto produttivo. I vantaggi sono la semplicità d’uso, la robustezza e la capacità di mostrare variazioni transitorie (ad es. sovraccarichi o avvii) in modo immediato e intuibile. In laboratorio o nell’engineering, i wattmetri analogici servono per controllo rapido, taratura e diagnostica preliminare prima di passare ad analizzatori digitali più costosi. Nei sistemi RF, i wattmetri analogici e i rosmetri analogici rimangono popolari fra radioamatori per la loro immediatezza, la minima latenza e il prezzo contenuto quando non è richiesta l’analisi spettrale fine offerta dagli strumenti moderni.
Ci sono però limiti intrinseci: la precisione di un wattmetro analogico è spesso espressa con una classe (ad esempio 0,5 o 1.0) che indica l’errore percentuale; i migliori strumenti industriali possono avere classi di precisione competitive, ma raramente raggiungono la flessibilità metrologica di un analizzatore digitale che registra, calcola potenze attiva, reattiva, apparente e fattore di potenza con risoluzione elevata e analisi armonica. Inoltre, i wattmetri analogici sono meno adatti per misure con forte contenuto armonico o per applicazioni che richiedono registrazione e monitoraggio a lungo termine senza intervento umano.
Come scegliere Wattmetro analogico
Scegliere un wattmetro analogico non è un’operazione banale se vuoi che lo strumento lavori bene per il tuo contesto. La prima domanda da porti è: quale frequenza e quale tipo di potenza devo misurare? Per reti industriali in bassa frequenza (50/60 Hz) serve uno strumento pensato per potenze e correnti di rete e dotato delle opportune protezioni e connessioni; per RF serve uno strumento con gamme di frequenza adeguate e con accoppiatori o ponti direzionali tarati alla banda che usi.
La seconda considerazione riguarda la gamma di misura. Un wattmetro analogico ha tipicamente scale fisse; i modelli da pannello o modulari prevedono più gamme ottenute con trasformatori di corrente o con selettori. Verifica che le gamme di potenza e le tolleranze coprano l’intera area operativa dell’impianto: contare su una scala che viene spesso superata è una pessima idea. Per impieghi industriali, i produttori professionali come FRER, CIRCUTOR e TE Connectivity propongono wattmetri con specifiche chiare su tensione nominale, corrente nominale, classi di precisione e montaggio (ad esempio montaggio su guida DIN o pannello). Queste schede tecniche sono fondamentali per abbinare il dispositivo a trasformatori di corrente esterni (CT) o a trasformatori di tensione (VT), se necessari.
La precisione è un altro punto chiave. Nei cataloghi tecnici la precisione può essere indicata come classe (es. 1.0, 0.5) o in percentuale di fondo scala. Più bassa è la classe, maggiore è la precisione. Se lavori in controllo energetico e fatturazione interna, scegli strumenti con classe elevata e certificazioni adeguate. In applicazioni di monitoraggio di processo dove serve solo una indicazione di tendenza, una classe più ampia può essere accettabile.
Non trascurare la frequenza di lavoro e la risposta in frequenza. Gli strumenti industriali sono tarati per 50/60 Hz; i dispositivi RF devono invece specificare la banda (MHz o GHz) e il tipo di accoppiatore (ad esempio coupler direzionale o ponte) e la linearità del rivelatore su tutta la gamma. Per radioamatori, i wattmetri/rosmetri commerciali e quelli da banco offrono gamme tipiche che vanno da pochi watt fino a diverse centinaia di watt; la scelta dipende dal TPO (transmitter output power) dell’apparato.
Altro fattore pratico: il tipo di montaggio e l’integrazione nel quadro elettrico. I wattmetri modulari da DIN rail, come quelli proposti da alcuni produttori specializzati, consentono montaggi compatti in quadri elettrici e facilitano la sostituzione; i pannelli frontali sono utili per centrali di controllo. Considera anche l’ingombro, la scala leggibile e l’illuminazione della scala se il quadro è in ambiente poco illuminato.
Le connessioni fanno la differenza: alcuni wattmetri richiedono collegamenti a CT e VT esterni, altri integrano trasformatori o circuiti adattatori. Controlla il burden (caduta di tensione imposta sul circuito di misura dai trasformatori di corrente) e la compatibilità elettrica con il resto dell’impianto. Nei sistemi di misura professionali la scelta di CT con rapporto adeguato e la corretta taratura sono operazioni da eseguire con attenzione per non introdurre errori significativi.
Durabilità e ambiente operativo: gli ambienti industriali richiedono strumenti robusti, con grado di protezione adeguato (IP) e resistenza a vibrazioni e polveri. Strumenti per uso laboratorio o bancale possono essere più delicati ma offrono precisione e funzioni di taratura più accurate. Anche il mantenimento è importante: gli strumenti analogici meccanici possono necessitare di tarature periodiche e, occasionalmente, di interventi su meccanica e smorzatori.
Infine, valuta il rapporto con alternative digitali. Se per te è importante registrare dati, monitorare trend storici, calcolare potenze reattive o analizzare armoniche, un analizzatore digitale o un wattmetro multicanale moderno possono essere più indicati. Tuttavia, per letture rapide, visualizzazione di andamenti e costo contenuto, l’analogico resta spesso più che adeguato. Marchi come FRER offrono indicatori analogici modulari specifici per il montaggio DIN con schede tecniche dettagliate; consultare i cataloghi professionali e i portali tecnici ti aiuterà a confrontare modelli analogici tra diversi costruttori e a scegliere quello con le specifiche più adatte.
Per chi è hobbista o radioamatore: se pensi di autocostruire, parti da progetti collaudati e da articoli tecnici che spiegano il dimensionamento del carico fittizio, la scelta del rivelatore (thermistor o diodo) e la taratura del fondo scala. Un progetto ben documentato permette di ottenere uno strumento utile senza rischi per l’apparecchiatura trasmittente. Per usi professionali, prediligi prodotti con scheda tecnica completa, certificazioni e supporto dal produttore.
Prezzi
Il mercato dei wattmetri analogici copre una fascia di prezzo ampia, che riflette la destinazione d’uso, la precisione e la qualità costruttiva. In generale, i modelli entry-level destinati a hobbisti o a piccoli impieghi RF possono partire da poche decine di euro, soprattutto se si tratta di kit autocostruiti o di semplici wattmetri analogici per test su radioamatori che misurano fino a decine di watt. Questi dispositivi offrono una buona sensazione pratica del segnale, ma hanno limiti in termini di linearità, accuratezza e stabilità nel tempo.
Nel segmento professionale e industriale, i prezzi salgono in modo significativo. Un wattmetro analogico per uso da pannello o da quadro, prodotto da aziende specializzate, si colloca spesso nella gamma di qualche centinaio di euro fino a oltre mille euro, a seconda di caratteristiche come la classe di precisione, la robustezza meccanica, il tipo di scala e la presenza di accessori (trasformatori di corrente dedicati, kit di montaggio, certificazione). Per esempio, strumenti modulari da montaggio DIN pensati per quadri elettrici e impianti trifase possono partire da poche centinaia di euro e salire a valori più alti quando la precisione e la personalizzazione aumentano.
Gli analizzatori di potenza e i wattmetri multicanale digitali, che non sono analogici ma meritano un confronto, possono costare molto di più: da qualche migliaio fino a decine di migliaia di euro per strumentazione da laboratorio o per applicazioni di taratura metrologica. Questo scarto di prezzo sottolinea il posizionamento di mercato: l’analogico è spesso la scelta economica per letture rapide e robuste; il digitale è la scelta per analisi dettagliate, registrazione e misure complesse.
Quali marchi considerare? Nel segmento industriale, nomi come FRER, CIRCUTOR e TE Connectivity sono ben noti e presenti nei cataloghi professionali; offrono schede tecniche dettagliate e prodotti progettati per l’integrazione in quadri elettrici. Burster e altri produttori di strumenti di misura coprono invece il segmento avanzato e digitale, utile per confrontare funzioni e parametri che un wattmetro analogico non può offrire. Per il mondo radioamatoriale, ci sono shop specializzati e produttori che vendono wattmetri/rosmetri adatti al bancale o al pannello frontale; questi prodotti spesso bilanciano prezzo contenuto e praticità d’uso.
Un caso pratico: se hai bisogno di un wattmetro modulare da montare su guida DIN per un quadro elettrico trifase con necessità di classe di precisione intorno allo 0,5 o 1.0, preparati a investire diverse centinaia di euro per strumento più eventuali trasformatori di corrente esterni. Se invece cerchi un wattmetro RF per radioamatori che lavora fino a qualche centinaio di watt, potresti trovare soluzioni commerciali a prezzi contenuti o optare per un kit o progetto autocostruito, con un impatto economico inferiore ma richiedente tempo e competenze per la realizzazione e taratura.
Da ultimo, considera il costo totale di possesso: la qualità costruttiva, la disponibilità di ricambi, la facilità di taratura e l’assistenza tecnica possono fare la differenza sul lungo termine. Un wattmetro economico che deve essere sostituito dopo pochi anni può rivelarsi più costoso di un modello professionale che resta affidabile per decenni. Per acquisti professionali, affidati a produttori che forniscono schede tecniche complete e supporto, così da evitare sorprese legate a incompatibilità elettriche o errori di installazione.
Ricapitolando: i prezzi variano dalle poche decine di euro per soluzioni hobbistiche ai diversi centinaia (o oltre) per strumenti industriali professionali. Valuta la precisione richiesta, gli accessori necessari e il supporto del produttore per scegliere un acquisto che sia economicamente sensato nel medio-lungo periodo.
